最近推出了一款超级快充车充，最大65W输出市面少有。这款产品配备1A1C这深受市场欢迎的双USB接口，除了USB-C口65W快充外，另一个USB-A口也能支持30W快充输出，速度也很快。此外双口同时输出则变为45W+18W充电模式，可满足两台设备同时快充需求。

据了解，这款65W快充车充基于维普最新的WP7038快充方案开发，下面我们就对这款产品进行拆解，看看其内部设计做工如何。

此前充电头网还拆解过双SCP快充口车充、22.5W迷你金属车充、30W迷你7038快充车充、45W USB PD PPS双口数显车充等产品，大家可以点击蓝色字体查看拆解详情。

一、65W快充车充外观

这款车充机身采用塑料和金属外壳两部分组成，塑料壳为蓝色且半透明设计，可以看到内部元器件；金属外壳表面喷砂处理，触摸手感好，增加用户使用体验感。

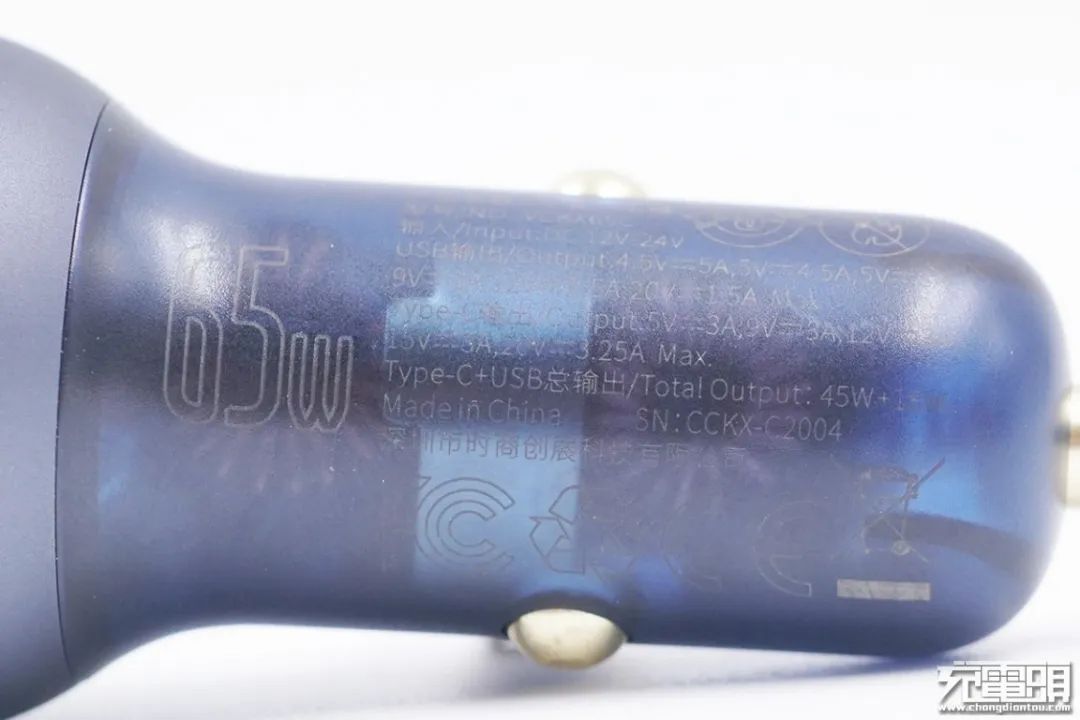

机身背面标注产品规格参数信息
产品型号：VCKX65C
SN：CCKX-C2004
输入：12-24V
USB-A输出：4.5V/5A、5V/4.5A、5V/3A、9V/3A、12V/2.5A、20V/1.5A MAX
USB-C输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A MAX
USB-C+USB-A总输出：45W+18W
产品通过了CE和FCC认证。

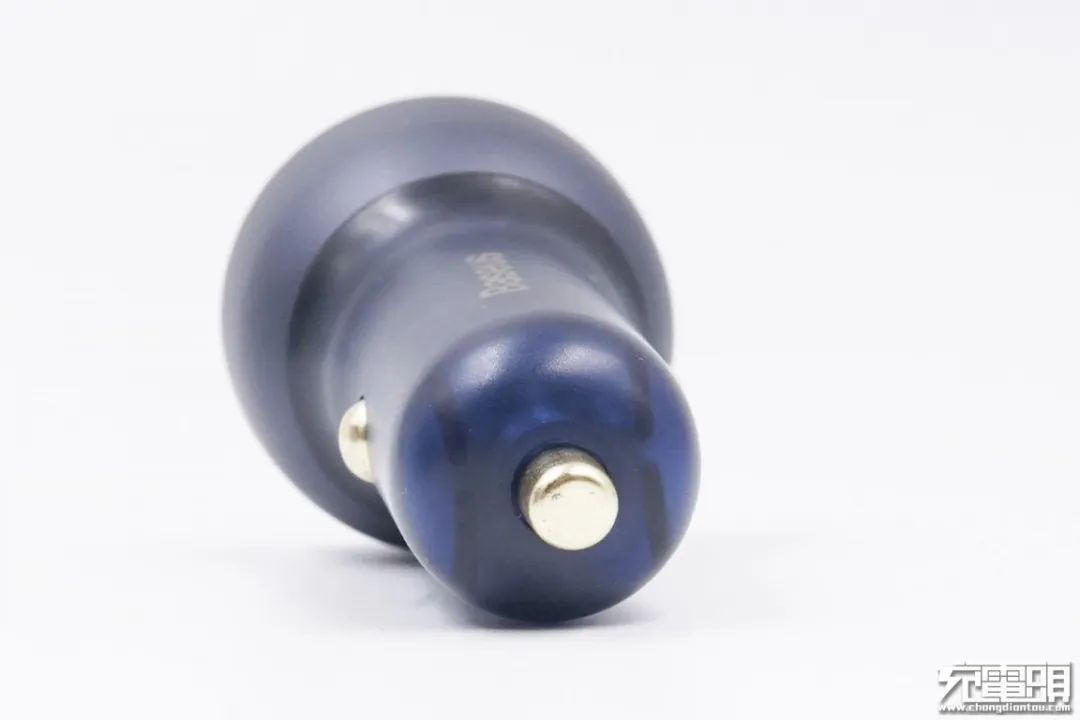

正极顶针特写，使用塑料壳体可与金属头部外壳绝缘。

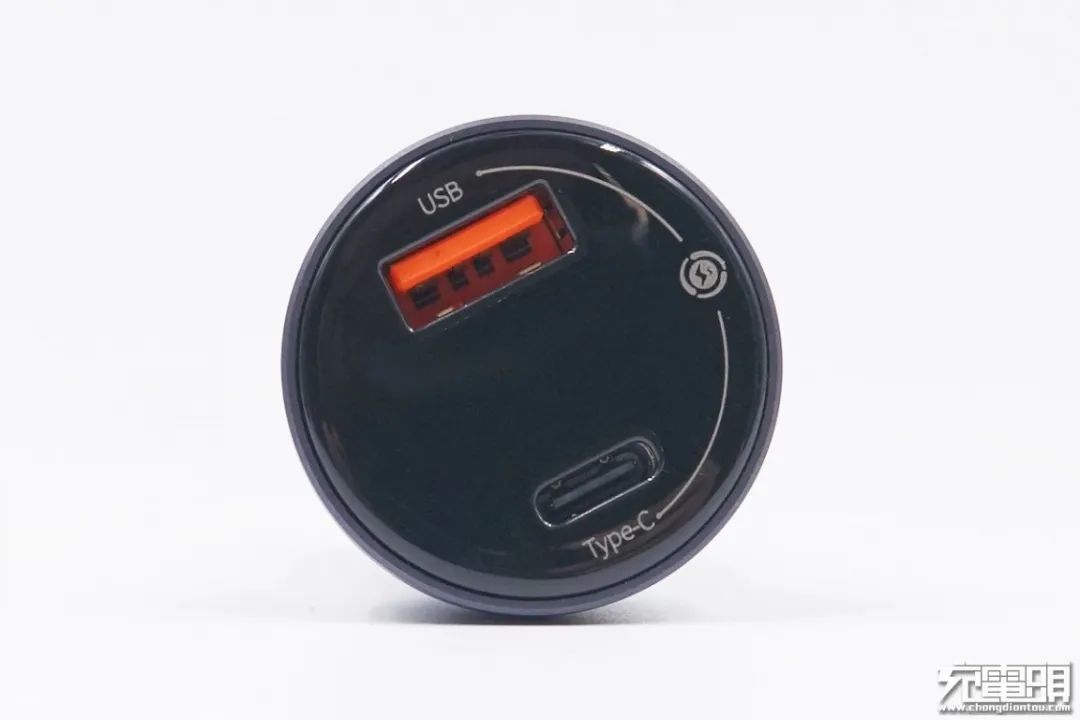

输出顶面配有1A1C两个接口，USB-C口黑色胶芯不露铜，USB-A口橘红色胶芯。

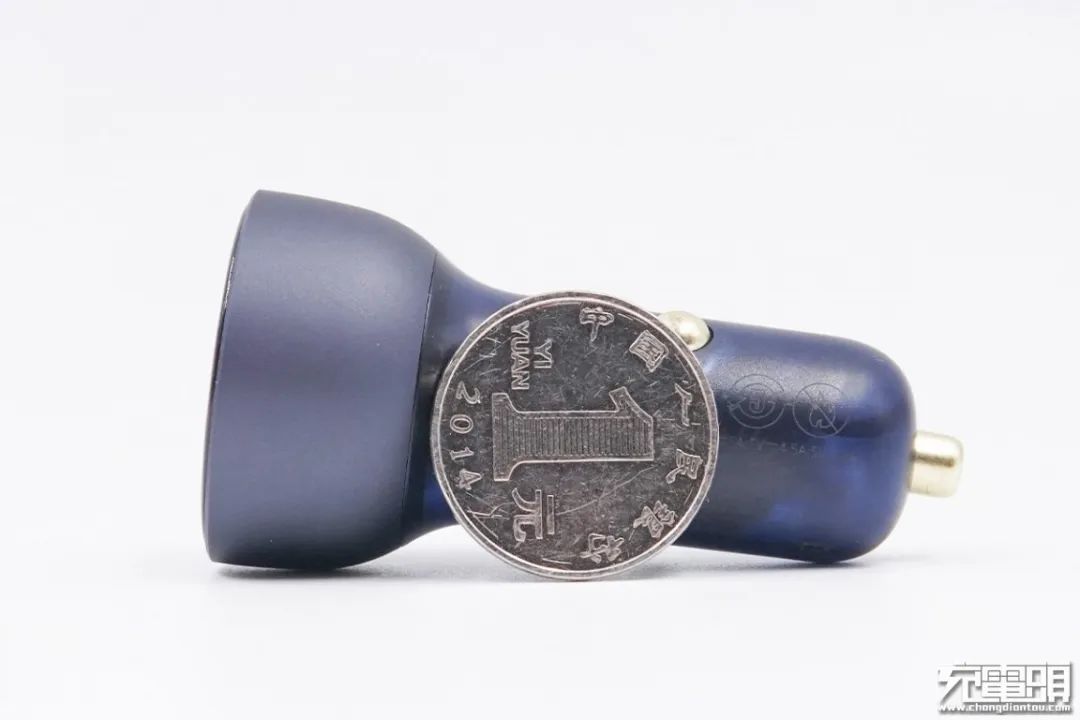

车充机身宽度和一元硬币直径大小比较，稍小。

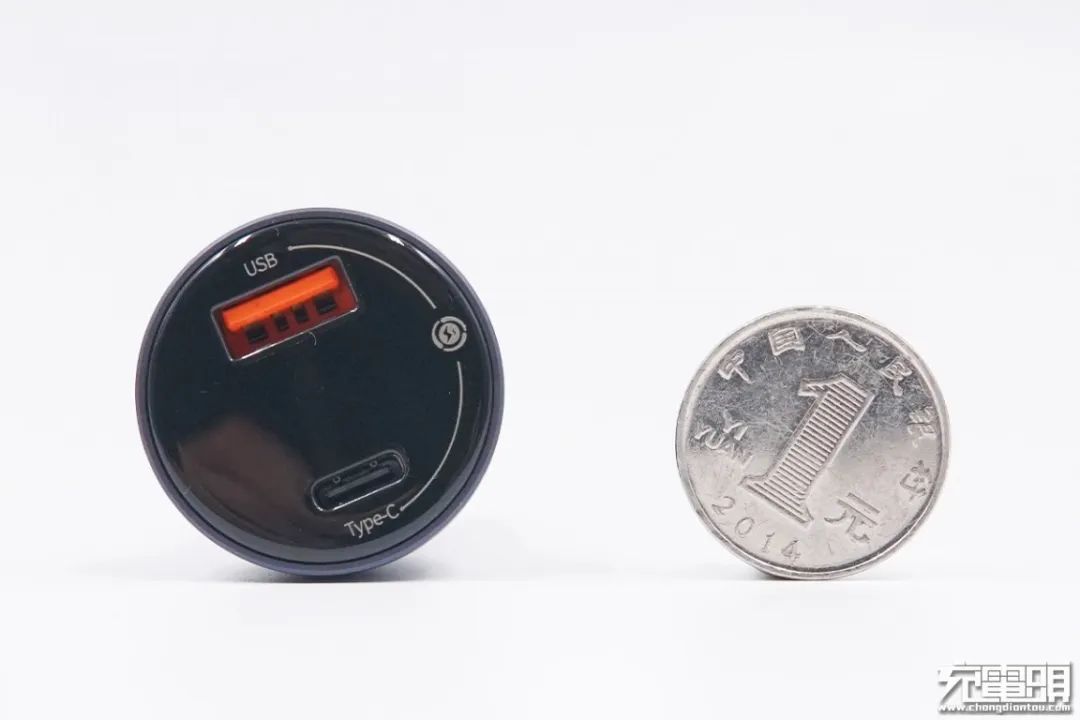

输出顶面和一元硬币大小比较，稍大一点。净重约为29g。

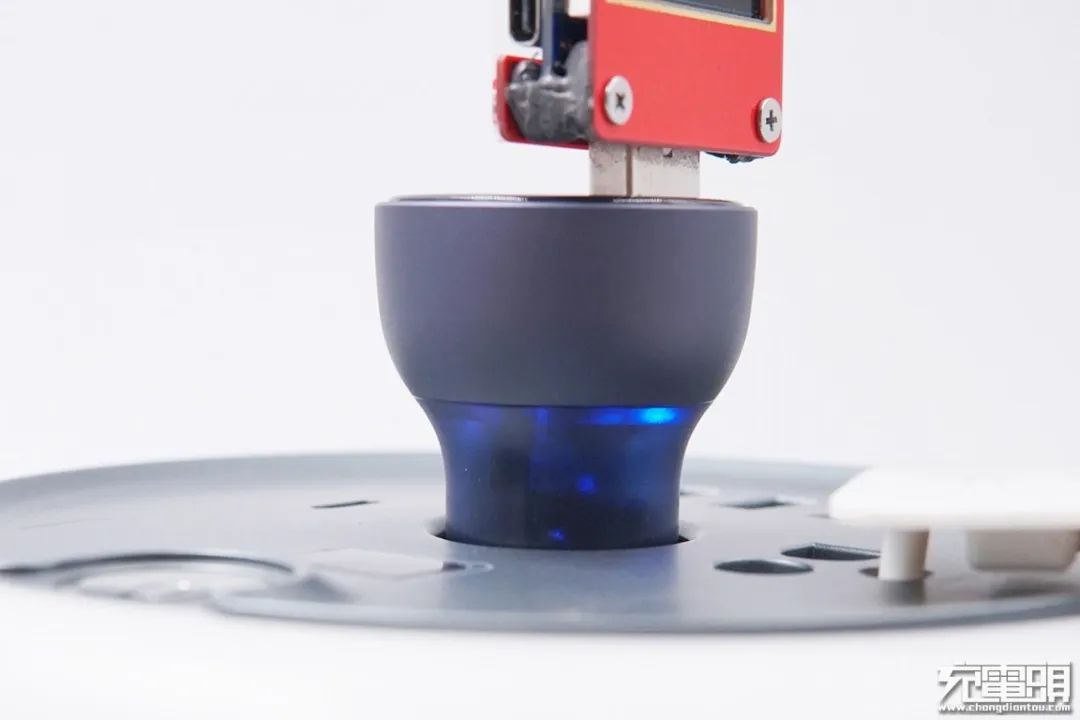

车充内部设有LED灯，接通电源亮蓝光。

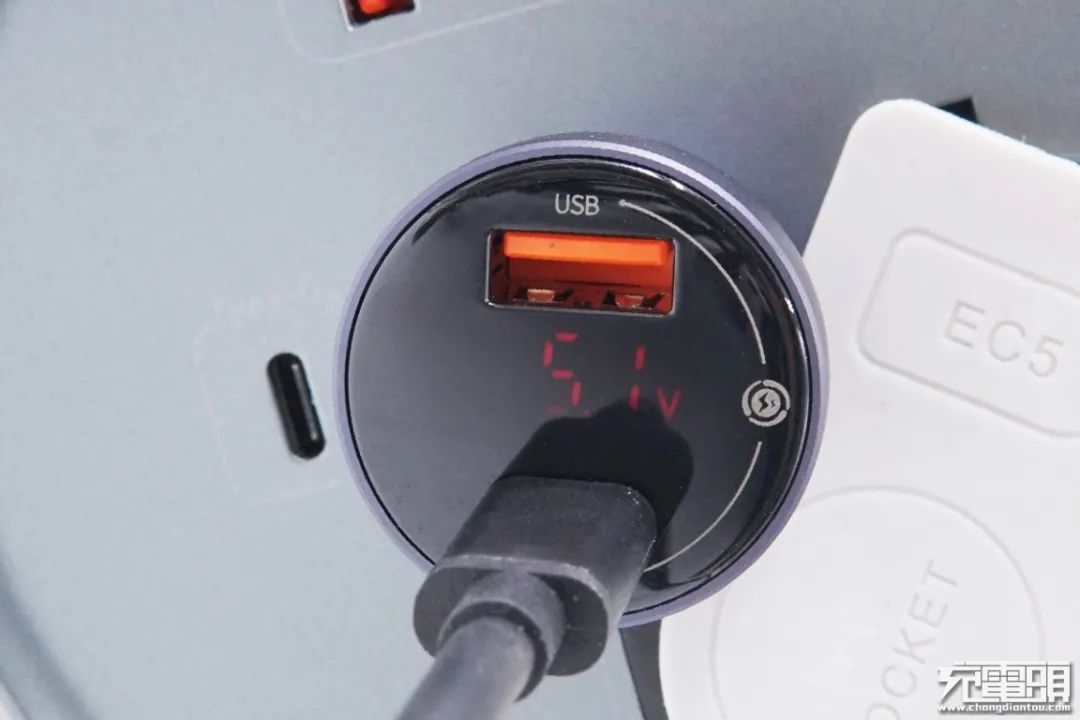

两个USB接口之间还配有LED显示屏，动态显示充电电压和电流。

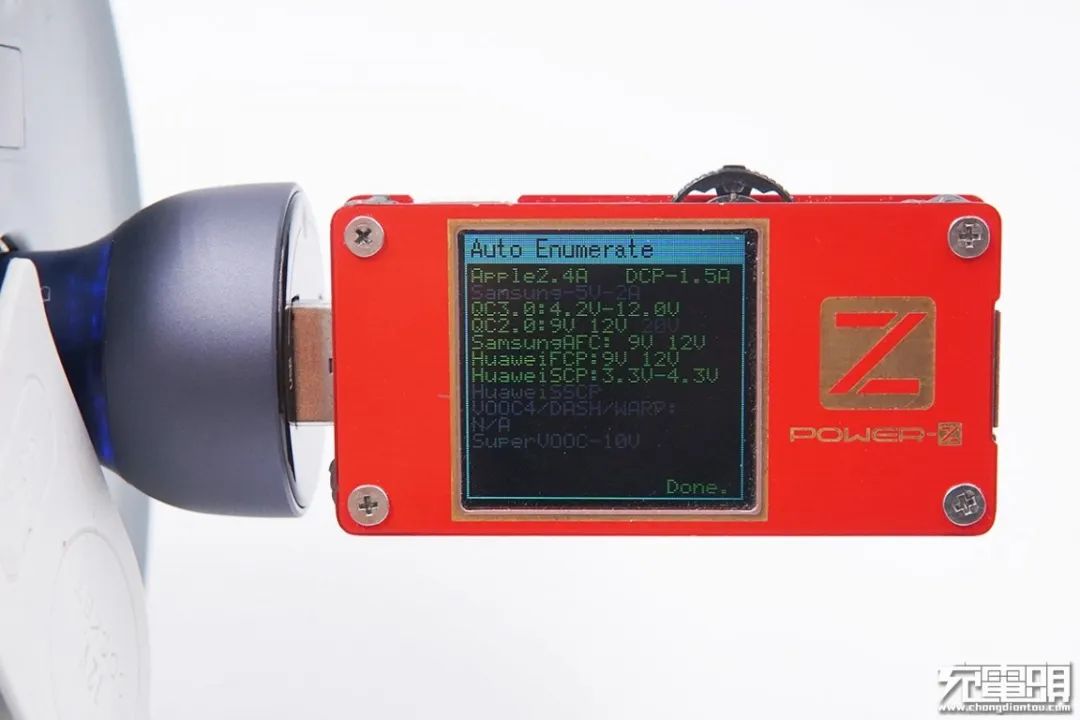

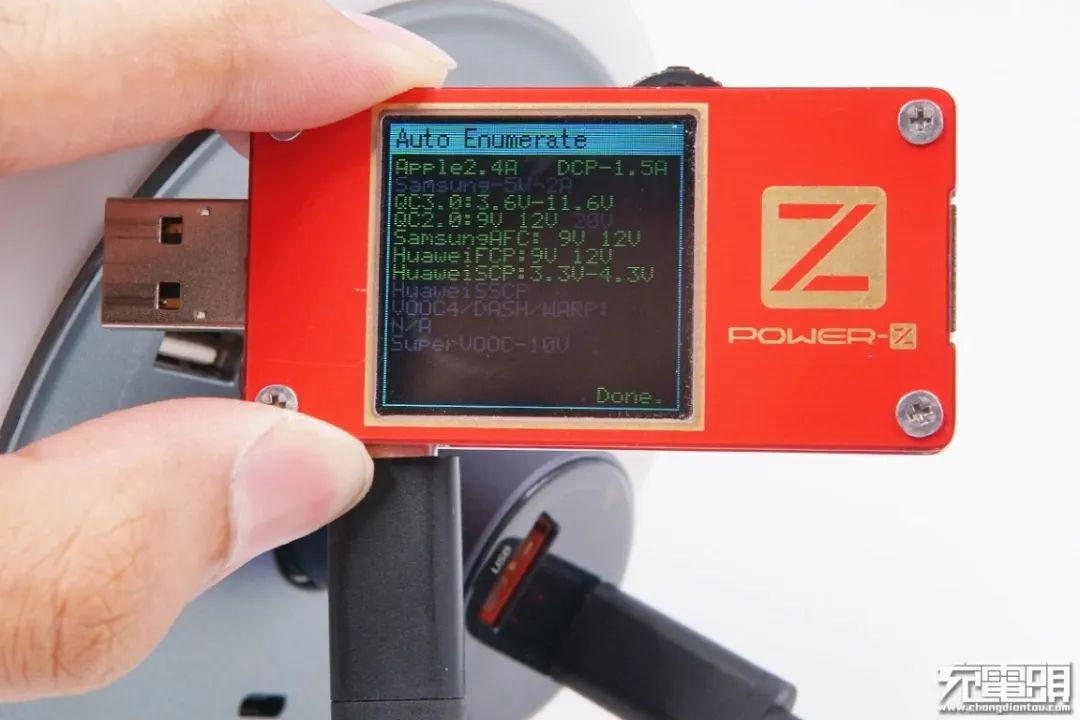

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持Apple 2.4A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP多个快充协议。

另外使用KT001检测USB-C口的输出协议，显示同样支持Apple 2.4A、DCP、QC2.0/3.0、AFC、FCP、SCP协议。

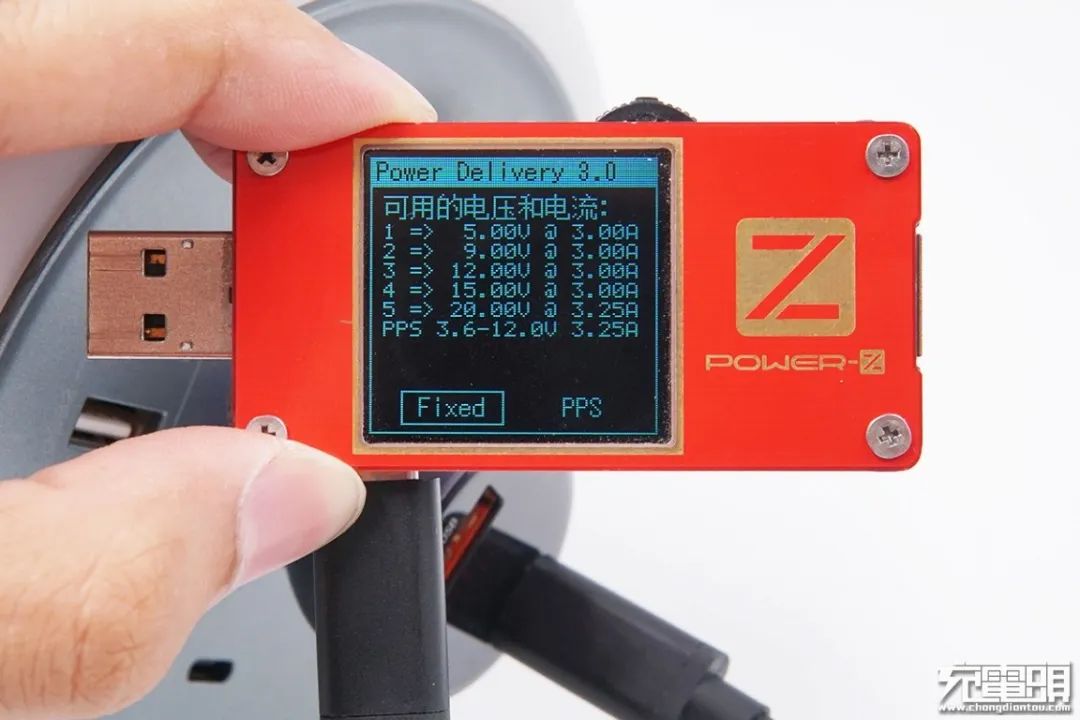

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A五个固定电压档位和3.6-12V/3.25A一组PPS电压档位。

二、65W快充车充拆解

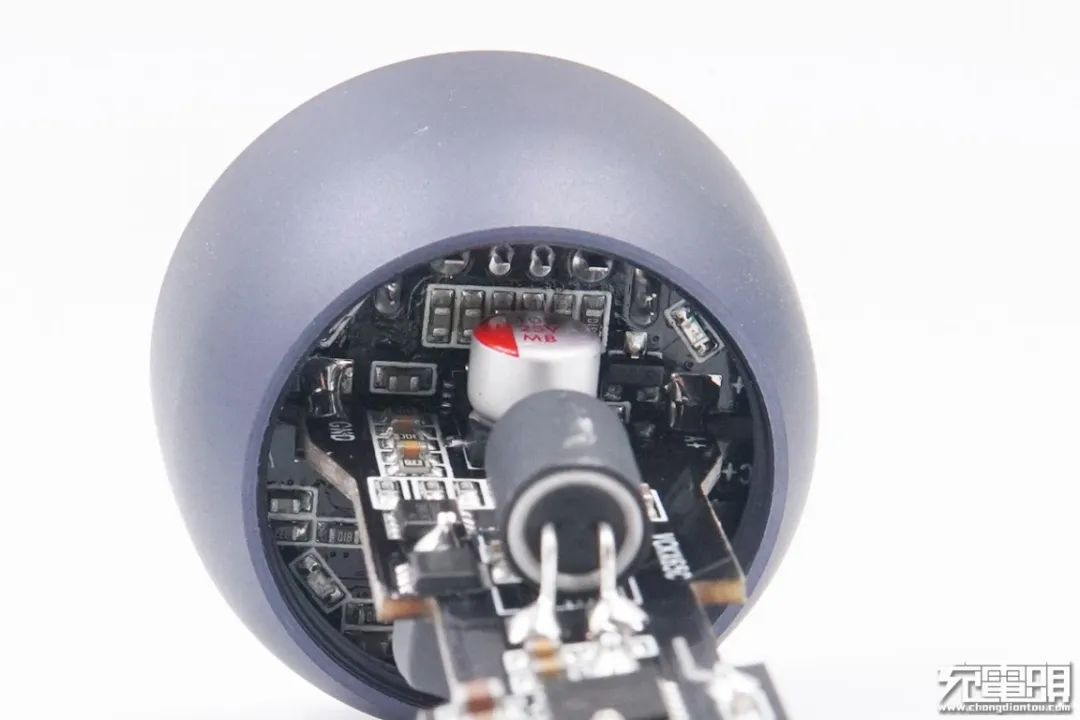

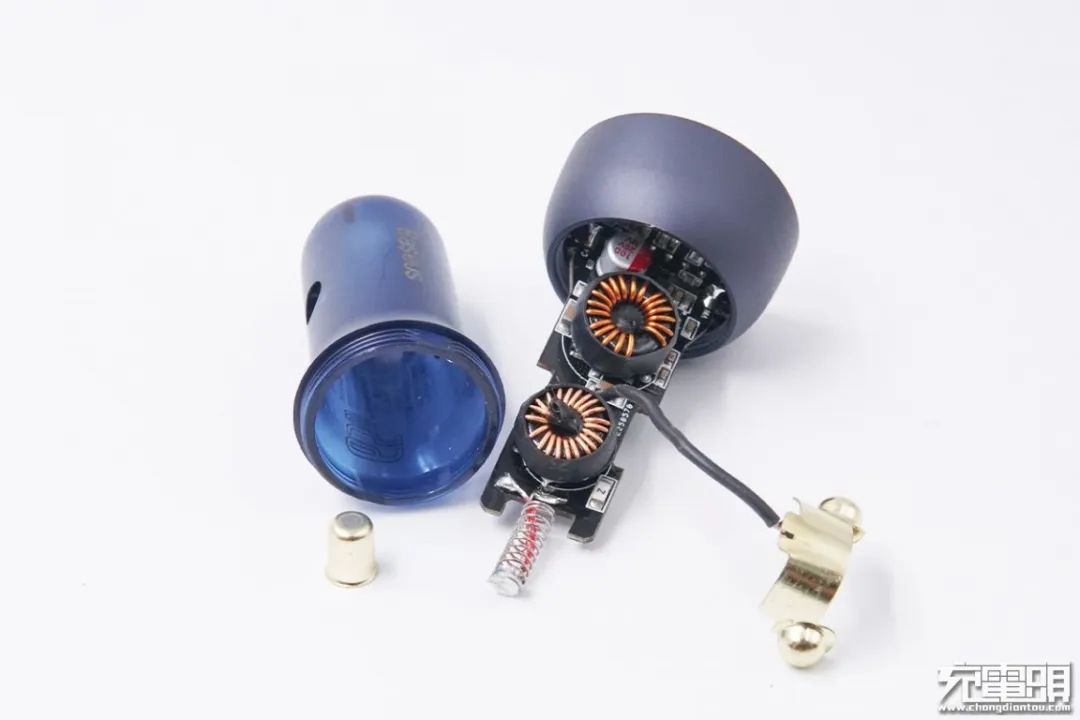

这款车充两部分机身壳采用螺纹连接封装设计，组装方便。

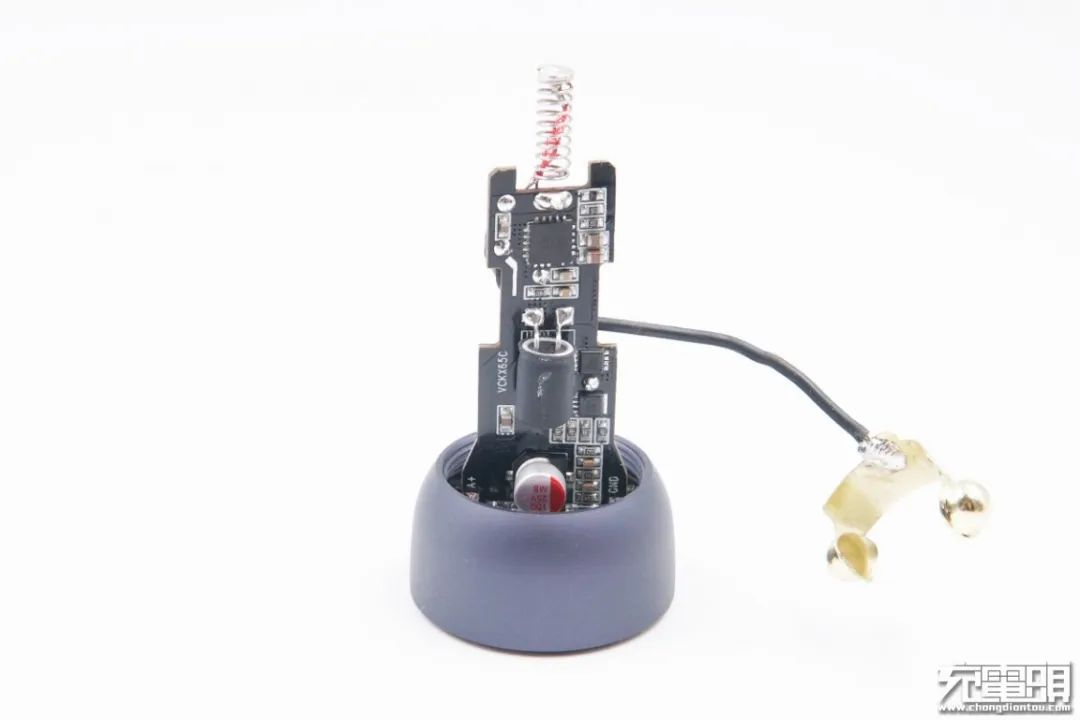

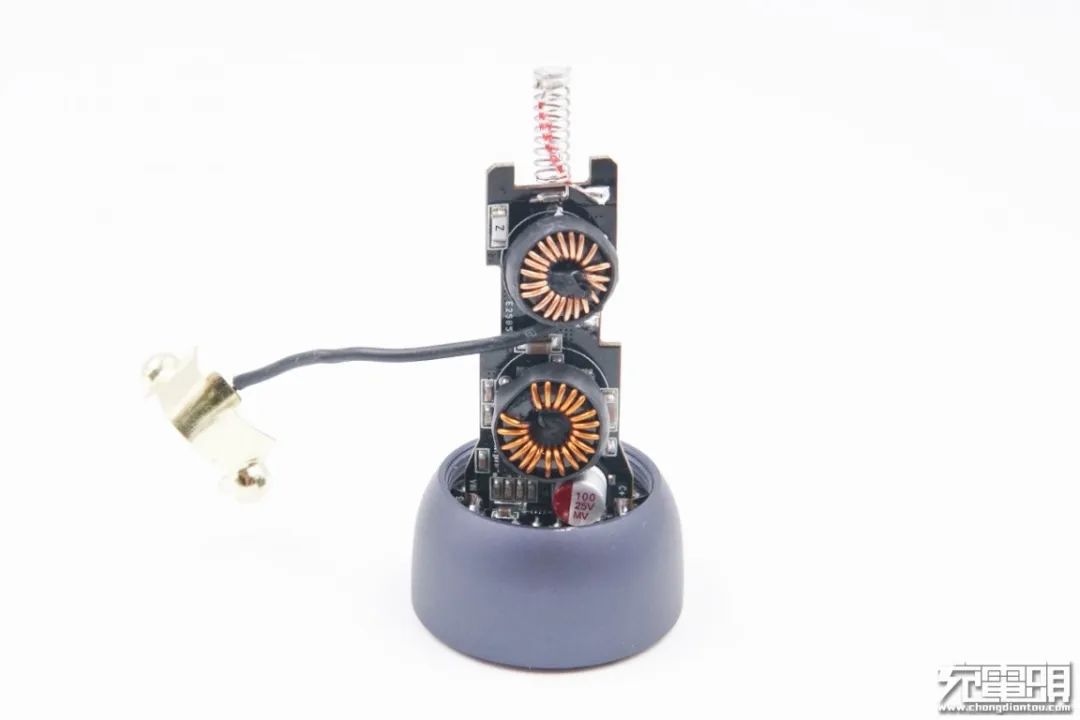

两块PCB板相互垂直连接。

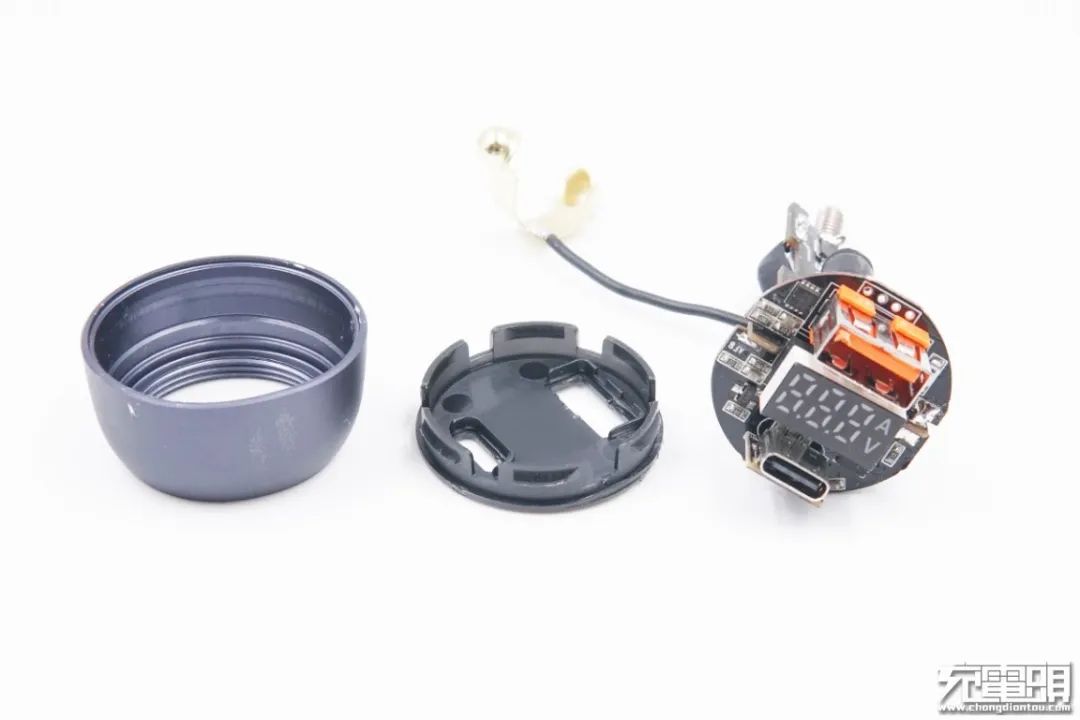

输出顶面塑料壳则采用卡扣封装。

PCB板正面焊接有两颗电感和固态电容。

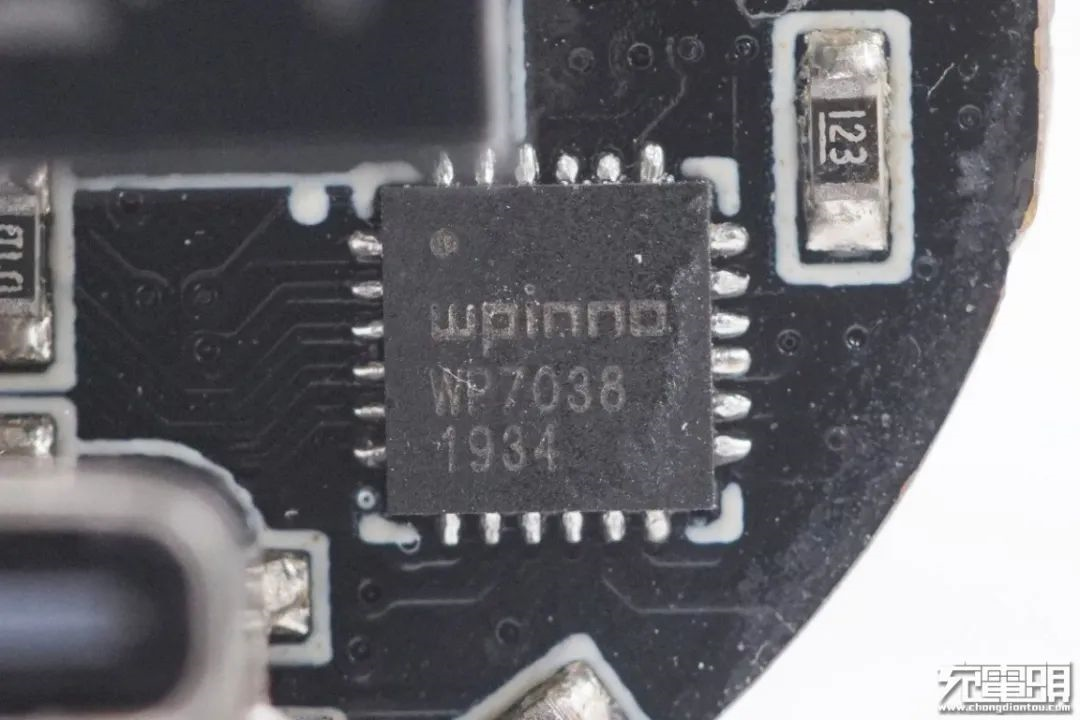

维普创新WP7038，这是维普创新公司最新推出的TYPE-C系列IC，具备每个接口独立调节的全协议功能；具有输入电压范围广5-24V，输出电压范围广3.5-24V（自适应）和输出电流1-5A（根据协议自适应）的特点；同时内置高效MCU，内置独立全协议调节功能；此外芯片可实现双口独立输出，真正实现双口双快充。

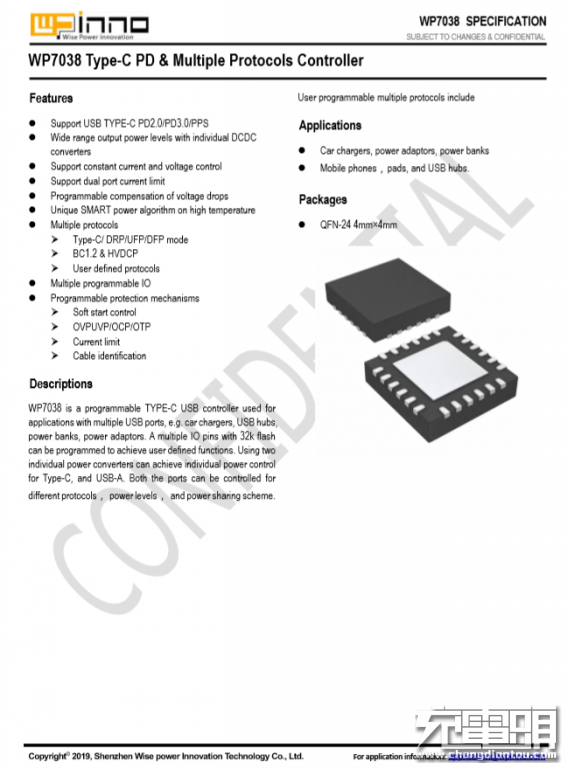

维普创新WP7038资料信息。
